50Н — магнитно-мягкий прецизионный сплав системы никель–железо. Он применяется для изготовления магнитопроводов, сердечников и других компонентов, где важны стабильные магнитные характеристики.

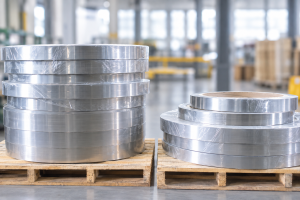

Холоднокатаная лента 50Н для магнитных компонентов

При выборе 50Н недостаточно учитывать только марку. На свойства готового изделия влияют химический состав, толщина материала, механическая обработка и режим термической обработки.

Что такое сплав 50Н

50Н относится к магнитно-мягким прецизионным сплавам с содержанием никеля около 50 %.

Основные нормативные документы:
• ГОСТ 10160-75 — требования к магнитно-мягким прецизионным сплавам;
• ГОСТ 10994-74 — химический состав прецизионных сплавов.

Для 50Н характерны:
• никель-железная основа;
• содержание Ni около 50 %;
• магнитно-мягкие свойства;
• высокая индукция технического насыщения;
• чувствительность магнитных характеристик к термической обработке.

Конкретные значения магнитной проницаемости, коэрцитивной силы и других характеристик необходимо определять для конкретной толщины, формы и состояния материала.

От чего зависят магнитные свойства 50Н

Одинаковая марка материала не всегда означает одинаковые конечные магнитные характеристики.

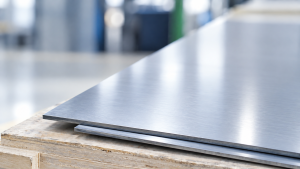

Лист из сплава 50Н для изготовления магнитных компонентов

На них влияют:
• Толщина. Нормируемые магнитные характеристики могут различаться в зависимости от толщины материала.
• Механическая обработка. Холодная деформация и другие операции могут изменять структуру материала и влиять на магнитные свойства.
• Термическая обработка. Окончательный отжиг является важным этапом получения требуемых характеристик магнитопровода.
• Состояние поставки. Требования к материалу могут зависеть от последующей штамповки, резки, сборки и других операций.

Поэтому запрос «50Н, цена за кг» без указания размеров и требований к материалу недостаточен для точного предложения.

Какие характеристики важны при выборе

В зависимости от конструкции обычно оценивают:
• начальную и максимальную магнитную проницаемость;
• коэрцитивную силу;
• индукцию технического насыщения;
• магнитные потери;
• стабильность характеристик после термообработки.

Не всегда материал с максимальной магнитной проницаемостью является оптимальным решением. Для некоторых конструкций более важными могут быть индукция насыщения, толщина ленты или требования к потерям.

Поэтому 50Н следует выбирать исходя из рабочих условий конкретного магнитопровода, а не только по названию марки.

Где применяется 50Н

Сплав 50Н используется для изготовления магнитных компонентов в электротехнической и электронной промышленности.

Типичные применения:
• магнитопроводы;
• сердечники трансформаторов;
• дроссели;
• сердечники реле;
• электромагнитные компоненты;
• измерительная аппаратура;
• специальные магнитные элементы промышленного оборудования.

При выборе материала необходимо учитывать рабочую частоту, магнитную индукцию, геометрию магнитопровода и толщину материала.

50Н и другие Ni-Fe сплавы

При сравнении 50Н с другими железо-никелевыми магнитно-мягкими сплавами нельзя ориентироваться только на содержание никеля.

Необходимо сравнивать:
• магнитную проницаемость;
• коэрцитивную силу;
• индукцию технического насыщения;
• рабочую частоту;
• толщину материала;
• состояние поставки;
• требования к термической обработке.

Поэтому замена 50Н на другой сплав должна выполняться с учётом требований готового магнитного компонента.

В каких формах поставляется 50Н

В зависимости от технического задания 50Н может поставляться в различных формах.

Для магнитных компонентов особенно востребована тонкая холоднокатаная лента.

Также применяются листы и прутки для изготовления различных магнитных деталей и заготовок.

При заказе ленты необходимо указывать не только ширину, но и точную толщину, поскольку магнитные характеристики связаны с толщиной материала и его состоянием.

Что указать при заказе 50Н

Для получения точного предложения желательно предоставить:
• Марка: 50Н;
• Стандарт: ГОСТ 10160-75 или согласованный стандарт;
• Форма: лента, лист, пруток и т. д.;
• Размер: толщина × ширина, диаметр или длина;
• Количество: кг или количество деталей;
• Требования к магнитным характеристикам;
• Состояние поставки и требования к термообработке;
• Требования к поверхности и документации.

Если 50Н предназначен для конкретного магнитопровода, рекомендуется предоставить чертёж или техническую спецификацию.

Производство и контроль качества

Для магнитно-мягких сплавов стабильность конечных характеристик зависит от всей технологической цепочки.

При производстве контролируются:
• химический состав плавки;
• технологические параметры производства;
• геометрические размеры;
• состояние поверхности;
• режимы термической обработки;
• соответствие готовой продукции согласованным требованиям.

Kaixin Alloy производит специальные сплавы для промышленного применения и располагает оборудованием для вакуумно-индукционной плавки и последующей обработки специальных сплавов.

Если вам требуется 50Н по ГОСТ или согласованной технической спецификации, отправьте нам марку, размеры, количество и требования к магнитным характеристикам.

Мы рассмотрим техническое задание и подготовим предложение по возможному изготовлению и поставке.

Часто задаваемые вопросы о сплаве 50Н

1. Что такое сплав 50Н?
   50Н — магнитно-мягкий прецизионный сплав системы никель–железо с содержанием никеля около 50 %. Он применяется для магнитопроводов, сердечников и других магнитных компонентов.
2. По какому ГОСТ выпускается 50Н?
   Для магнитно-мягких прецизионных сплавов применяется ГОСТ 10160-75. Требования к химическому составу прецизионных сплавов устанавливаются соответствующими нормативными документами, включая ГОСТ 10994-74.
3. Какие характеристики 50Н наиболее важны?
   В зависимости от применения оцениваются магнитная проницаемость, коэрцитивная сила, индукция технического насыщения и магнитные потери. Конкретные требования зависят от толщины, состояния материала и конструкции магнитопровода.
4. В каких формах можно заказать 50Н?
   Наиболее распространённая форма для магнитных компонентов — холоднокатаная лента. В зависимости от проекта также могут рассматриваться листы, прутки и другие формы поставки.
5. Можно ли заказать 50Н по индивидуальным размерам?
   Да. При наличии технического задания можно согласовать форму поставки, толщину, ширину, длину, допуски, требования к магнитным характеристикам и необходимую документацию.
