Сплав 1J50 (50Н): свойства, применение и выбор

1J50 — магнитно-мягкий железоникелевый прецизионный сплав с содержанием никеля около 50 %. В российской практике близким по составу и назначению является 50Н, требования к которому установлены в ГОСТ 10160-75.

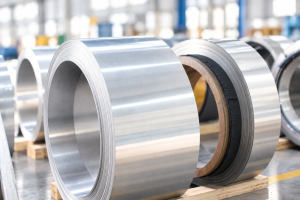

Холоднокатаная лента из сплава 50Н для магнитных компонентов

Для промышленной закупки важно учитывать не только марку, но и толщину материала, требуемые магнитные характеристики и состояние после окончательной термообработки.

Что такое 1J50 (50Н)?

Основу сплава составляет система железо–никель с содержанием Ni около 50 %. Для 1J50 характерны:

• высокая магнитная проницаемость;
  • низкая коэрцитивная сила;
  • индукция технического насыщения около 1,5 Тл;
  • температура точки Кюри около 500 °C;
  • стабильные магнитные характеристики после правильно выполненной термообработки.

Конкретные значения магнитных параметров зависят от толщины, класса материала и состояния поставки. Поэтому универсальные значения μ или Hc для всей продукции 1J50 указывать некорректно.

Магнитные свойства 1J50: что важно при выборе?

Для магнитно-мягкого сплава основными параметрами являются:

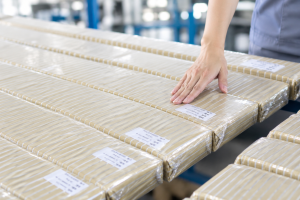

Лист из магнитно-мягкого сплава 50Н для промышленного применения

• начальная и максимальная магнитная проницаемость;
  • коэрцитивная сила;
  • индукция насыщения;
  • магнитные потери.

ГОСТ 10160-75 устанавливает различные требования к магнитным характеристикам 50Н в зависимости от толщины и класса материала. Поэтому при заказе необходимо указывать не только марку, но и требуемые магнитные характеристики.

Окончательная термообработка также имеет большое значение: после холодной деформации внутренние напряжения могут влиять на магнитные свойства материала.

Где применяется 1J50?

1J50 используют в магнитных цепях и электромагнитных компонентах, где важны стабильные магнитные характеристики.

Типичные области применения:

• сердечники трансформаторов и дросселей;
  • магнитопроводы;
  • реле;
  • магнитные усилители;
  • измерительные приборы;
  • датчики и другие прецизионные электромагнитные компоненты.

Для высокочастотных применений выбор материала следует проводить с учётом частоты, магнитных потерь, толщины и конструкции магнитопровода.

1J50 и 50Н — это один и тот же сплав?

1J50 часто сопоставляется с российским сплавом 50Н благодаря близкому составу и назначению.

Однако при замене материала нельзя ориентироваться только на обозначение марки. Необходимо сравнить:

• химический состав;
  • стандарт;
  • толщину и форму поставки;
  • магнитную проницаемость;
  • коэрцитивную силу;
  • индукцию насыщения;
  • требования к термообработке.

Для ответственных применений взаимозаменяемость следует подтверждать по технической документации и результатам испытаний.

Что указать при заказе 1J50?

Чтобы получить точное предложение от производителя, рекомендуется указать:

• марку 1J50 / 50Н;
  • стандарт или техническую спецификацию;
  • форму поставки;
  • толщину, ширину или диаметр;
  • требуемые магнитные характеристики;
  • требования к термообработке;
  • необходимость MTC и протоколов испытаний;
  • объём заказа.

Danyang City Kaixin Alloy Material Co., Ltd. производит специальные никелевые и прецизионные сплавы и выполняет контроль химического состава и качества готовой продукции. Требования к материалу, размерам и документации согласовываются при оформлении заказа.

FAQ

1. Какой российский сплав соответствует 1J50?
   1J50 часто сопоставляется с российским 50Н. При замене необходимо сравнивать не только марку, но и стандарт и магнитные характеристики.
2. Какой стандарт используется для 50Н?
   Для 50Н применяется ГОСТ 10160-75.
3. Какая магнитная проницаемость у 1J50?
   Она зависит от толщины, класса материала и состояния после термообработки, поэтому одного значения для всех изделий 1J50 нет.
4. Почему термообработка важна для 1J50?
   Она позволяет снизить влияние внутренних напряжений после деформации и получить требуемые магнитные характеристики.
5. Что нужно указать при заказе 1J50?
   Марку, стандарт, форму и размеры материала, требуемые магнитные характеристики, требования к термообработке и документации.
